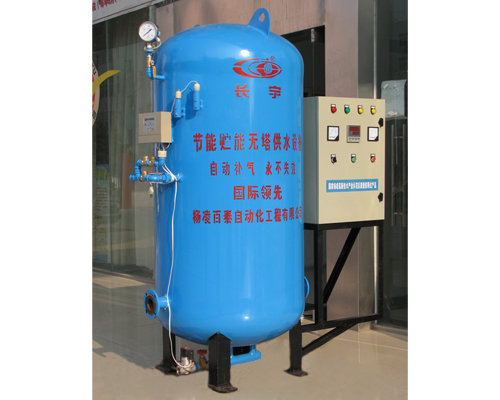

无塔供水设备主要由变频控制柜，压力传感器，水泵等部分组成。变频控制柜由断路器，变频器，接触器，中间继电器，PLC组成。按压力罐，水泵，控制系统，管道系统。通风设备。压力仪表进气装置可以自动泵运行或停止在连续供水配水管网中。

无塔供水，无塔供水设备的性能特点：

强大的储层压力的能力，以应付少量供水，特别是在晚上的时候可以大大节省能源。

调整音量（泵每启动时间，可用于由用户使用的水的量）。泵每次启动的时候，很长一段时间，以保持管网压力，减少设备启动，低运行成本。

供水系统的选择原则

（1）型水库的容量应大于每小时最大供水。

（2）泵的扬程应大于实际供水的高度。

（3）的泵的流速应大于实际最大供水的总和。

（4）变频控制柜的选择：

用户可以确定的水供应和水供应泵的型号和数量单位，选择和控制柜的高度。

（2）逆变器

根据工艺要求，建议配备ABB ACS600系列变频器。 ACS 600系列变频器ABB的直接转矩控制（DTC），有许多先进的制造工艺相结合，以提供高性能的逆变器。它具有较宽的功率范围，出色的速度和转矩控制特性，完整的保护功能以及灵活的编程能力，高可靠性和更小的体积。

主要技术参数：

功率范围:2.2-3000KW

电源电压：380/400/415/440/460/480/500VAC 3±10％;

电源频率:48-63HJ

控制连接：2个可编程模拟输入（AI），1个可编程的模拟输出（AO），5个可编程数字输入（DI），2个可编程数字输出（DO）。

连续负载能力：150％，每10分钟允许一分钟

串行通讯能力：标准的RS-485接口使驱动器可以很容易地连接到计算机上。

保护功能：过电流保护，的I2t，过压保护，欠压保护，过热保护，短路保护，接地保护，欠压缓冲电机欠载/过载保护，堵转保护，串行通讯故障保护，AI信号丢失保护等;上。

结构紧凑，安装方便。通过各种电气安全标准认证，产品符合GE，UL质量认证体系ISO9001和ISO4001等。

独特的逆变器直接转矩控制（DTC）功能的电机控制模式是最好的交流电机的核心变量，它可以直接控制，无速度反馈，可以实现精确控制电机的转速和扭矩。

ACS600变频器内置PID，PFC，预磁通8种应用宏，只需选择应用宏，所有的参数都自动设置，输入和输出端子也将自动配置的默认应用程序的宏配置大大节省了时间和减少错误。

3个可编程控制器

推荐西门子PLC S7-200型。 SIMATIC S7-200可编程序控制器是模块化的小型和中型PLC系统，以满足中等性能要求的应用范围广泛的各种功能模块可以非常好地满足和适应自动控制的任务，各种单独的模块，可用于扩展泛组合，简单实用的分布式体系结构和多界面网络能力，以使应用程序是非常灵活的，用户友好，易于采用无风扇设计当控制任务增加时，自由扩展广泛的集成功能使得它非常强大的。

无塔供水设备提高性能的各种CPU和I / O扩展模块，与许多方便的功能，用户可以完全根据实际应用选择相应的模块。当任务规模，准备使用附加模块来扩展PLC。
